Протокол стендовой проверки показывает параметры конкретной форсунки в определенных режимах и их сопоставление с тест-планом. Для чтения нужны номер детали, название режима, единицы, условия и допустимые значения. Одна отметка «исправна» без этих сведений дает владельцу мало информации.
Документ помогает понять основание ремонта и результат контроля после работ. Он не является измерением состояния всего автомобиля: проводка, компрессия, подача топлива к насосу и установка детали требуют своих проверок.
Сначала проверьте, к какой детали относится отчет
Сопоставьте полный номер форсунки, маркировку и обозначение детали в документе. Если проверялся комплект, нужна понятная связь каждого результата с отдельной форсункой. Обозначения цилиндров полезны, когда их сохранили при снятии; произвольный номер на пакете не всегда совпадает с цилиндром двигателя.
Дата, этап проверки и примененный тест-план тоже имеют значение. Отчет до ремонта фиксирует исходное состояние, после ремонта - контроль проверяемых параметров. Это должны быть различимые документы, а не одна картинка без указания этапа.
Подача, обратный слив и герметичность
Подача относится к топливу, прошедшему через распылитель. Обратный слив измеряется в возвратном тракте. Герметичность оценивается предусмотренным тестом. Эти показатели связаны с работой форсунки, но их нельзя подменять друг другом. Одинаковый слив еще не подтверждает правильную подачу.
| Строка отчета | Что уточнить |
|---|---|
| Номер и тест-план | Совпадает ли полная маркировка детали и для какого исполнения составлен план. |
| Режим измерения | Какие условия давления и управления заданы; что обозначает сокращение именно в используемой программе. |
| Подача | В каких единицах выражен объем и к какому числу циклов или интервалу он относится. |
| Обратный слив | Какие условия возвратного тракта применены и как полученное значение сравнивают с допуском. |
| Допуск и итог | Каковы границы по этому режиму и какое конкретное отклонение является основанием дальнейшей работы. |
Почему нельзя сравнивать любые два протокола
На разных стендах могут отличаться обозначения, формат единиц и организация теста. Даже похожие строки надо сравнивать после проверки методики. Температура тестовой жидкости, режим управления, время стабилизации и условия возврата относятся к условиям измерения, а не к декоративной информации.

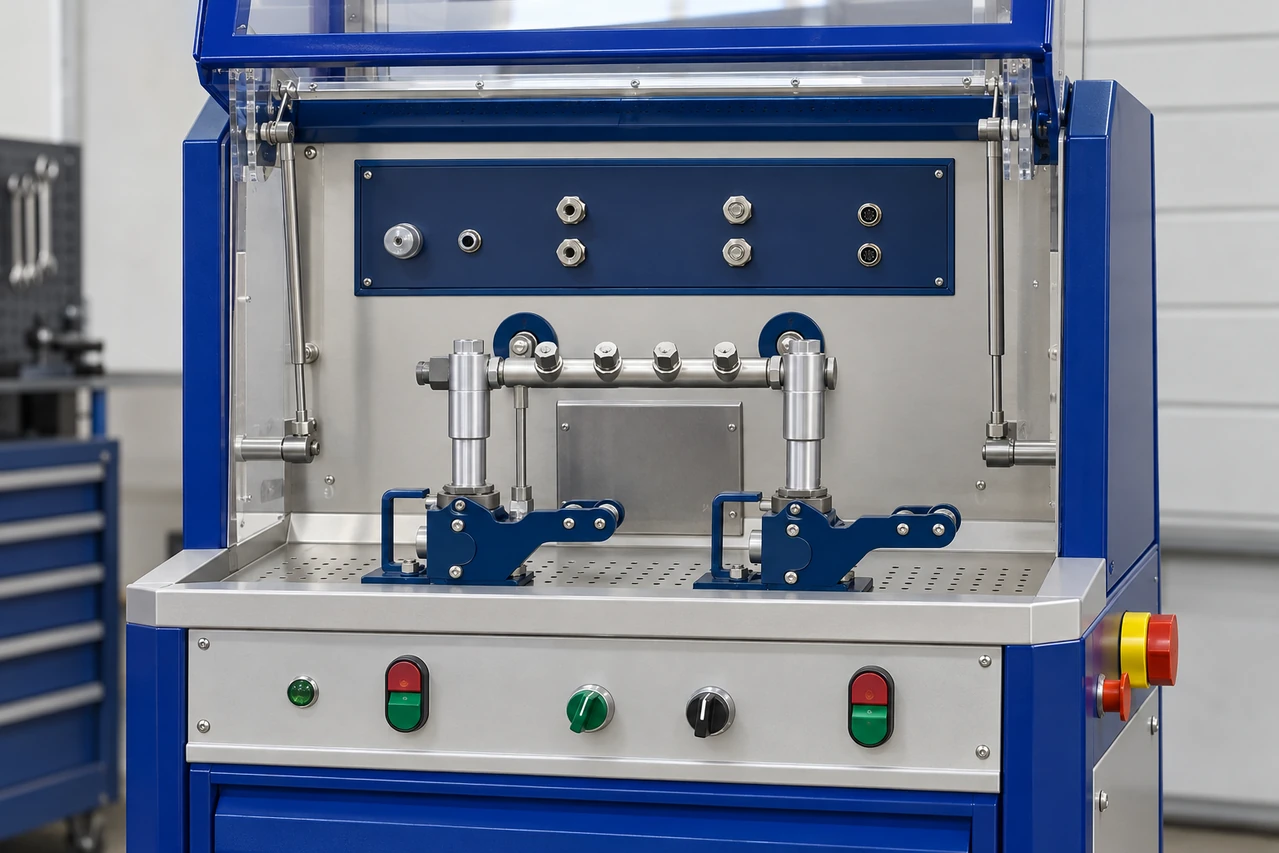

В Dieselmix проверка Common Rail выполняется на SMART CRI. Руководство SMART CRI описывает отдельные подающий и обратный тракты, использование подходящей тестовой жидкости и тест-планов. Для клиента важен применимый план конкретной детали, а не максимальное давление из рекламы оборудования.
Если одна строка вышла за допуск
Попросите объяснить, какой параметр отклонился и при каком режиме. Затем важно понять, подтверждено ли отклонение после проверки условий и что показала дефектовка. Из одной строки нельзя самостоятельно выбрать распылитель, клапан или регулировочную шайбу: разные причины могут влиять на результат.
Не следует ожидать, что любое значение обязано находиться ровно в середине диапазона. Допуск задается тест-планом. Дополнительные требования к кодированию и восстановлению тоже зависят от исполнения, поэтому отметка по гидравлическому режиму и возможность присвоить код не являются взаимозаменяемыми результатами.
Что полезно получить после ремонта
- Понятное описание обнаруженного отклонения и согласованных работ.
- Связь контрольного отчета с номером именно вашей детали.
- Данные режимов и допусков, необходимые для оценки результата.
- Калибровочный код и порядок его использования, если они предусмотрены системой.
- Рекомендации установщику по применимости детали и выявленным проблемам остальной системы.
Вопросы записи в ЭБУ раскрыты в услуге кодирования, а ограничения предварительного теста на автомобиле - в статье об обратном сливе. Для обращения по Bosch CR доступна проверка электромагнитных форсунок.
Проверка оплачивается отдельно и в стоимость ремонта не входит. Запчасти также оплачиваются отдельно от работ. Актуальные расценки смотрите в прайсе; объем восстановления согласуем по результатам диагностики.
Подготовиться к обращению
Приложите весь протокол, фотографию номера форсунки и описание симптома. По одной обрезанной строке трудно выбрать подходящую проверку. Контакты Dieselmix.
