Проверка форсунок Common Rail на обратку показывает, сколько топлива возвращается через их сливные соединения за выбранное время и при заданном режиме работы. Повышенный слив может указывать на внутреннюю негерметичность и участвовать в падении давления в рампе. Однако количество топлива в емкости само по себе не определяет исправность форсунки и необходимый ремонт.
В Dieselmix снятые форсунки Common Rail проверяем на стенде SMART CRI. Проверка в емкостях может встречаться в результатах диагностики на автомобиле; ниже объясняем, как понимать такой предварительный тест и когда переходить к стендовой проверке.
Чтобы использовать результат, нужно знать номер форсунки, условия измерения и требования для этого исполнения. Одинаковые уровни в бутылочках также не подтверждают, что подача в цилиндры и остальные параметры находятся в допуске.
Что называют обраткой и почему туда поступает топливо
Common Rail - система впрыска с общей топливной рампой. Насос высокого давления подает топливо в рампу, а электронно управляемые форсунки впрыскивают его в цилиндры. У форсунки есть соединение с рампой, электрический разъем и отдельный путь возврата топлива. Возвратный поток предусмотрен конструкцией; его наличие еще не означает неисправность. Устройство этих соединений показано в описании электромагнитных форсунок Bosch CRI2.
Выражение «форсунка льет» может описывать разные ситуации. Топливо в обратке, чрезмерная подача в цилиндр и наружная утечка возле соединения требуют разных проверок. По сливу в возвратную магистраль нельзя измерить количество топлива, впрыснутого через распылитель.
Эта статья относится к Common Rail. Для насос-форсунок и насосных секций применяют другие процедуры. Например, материал о датчике LoadCell посвящен оборудованию для проверки насос-форсунок.
Когда проверка обратного слива помогает
Тест используют при поиске причин затрудненного запуска, неустойчивой работы и недостаточного давления топлива. Если часть топлива чрезмерно уходит через форсунки в возврат, насосу может быть труднее обеспечить нужное давление. Но похожие симптомы возникают при проблемах подачи топлива к насосу, загрязнении, неисправностях регулирования давления и самого насоса.
Поэтому диагност начинает с жалобы, кодов ошибок и данных двигателя, затем выбирает проверку. В рекомендациях Delphi по обслуживанию Common Rail проверки форсунок, насоса и его управления описаны как отдельные этапы поиска неисправности.
Почему нет одной нормы обратного слива для всех форсунок
Значение в миллилитрах имеет смысл вместе с методикой измерения. Объем за короткую прокрутку стартером нельзя напрямую сравнить с объемом за более продолжительную работу двигателя. Температура топлива, частота вращения и давление в рампе также относятся к условиям проверки.
Нужен документ или тест-план для конкретного номера форсунки и применения. Универсальная цифра из видео или обсуждения может относиться к другому двигателю, режиму и оборудованию. Учебный материал Pico Technology о проверке обратного слива рассматривает временной интервал, объем и условия работы как важные части интерпретации.
Что должно быть указано рядом с результатом
- Двигатель, система впрыска и номера проверяемых форсунок.
- Режим: прокрутка стартером или работа двигателя; продолжительность измерения.
- Температурное состояние и доступные данные о температуре топлива.
- Частота вращения и фактическое давление в рампе, если их предусматривает методика.
- Объем по каждой форсунке, единицы измерения и допустимые значения из применимого документа.
Значения коррекций в диагностическом сканере полезно сохранить отдельно. Это данные управления работой цилиндров; они не заменяют измерение обратного слива.
Как понимать результат проверки на обратку
Сначала проверяют, соблюдены ли условия измерения и подходит ли оборудование этому исполнению. Инструкция Sealey для комплектов проверки слива прямо ограничивает возможности такого теста: он дает быструю оценку возвратного потока и не охватывает все факторы работы автомобиля.
| Наблюдение | Что это значит и что проверить |
|---|---|
| Одна емкость заполняется быстрее | Есть различие возвратного потока в проверенном режиме. Дальше: Сверить методику и допуски. При подтвержденном отклонении проверить соответствующую форсунку на стенде. |
| Объемы похожи | В этом режиме выраженного различия между форсунками не видно. Дальше: Оценить каждый объем по допустимым значениям. При сохраняющемся симптоме продолжить диагностику. |
| В одной емкости почти нет топлива | Малый объем требует проверки применимости метода и пути слива. Дальше: Проверить адаптер, соединения и проходимость линии. Затем сопоставить результат с требованиями к этому исполнению. |
| На холодном и прогретом двигателе слив разный | Получены данные при разных условиях. Дальше: Записать условия и сравнивать результаты с допусками для соответствующего режима. |
Таблица помогает определить направление проверки. Решение о ремонте принимают после сопоставления измерений с документацией и оценки остальных параметров.

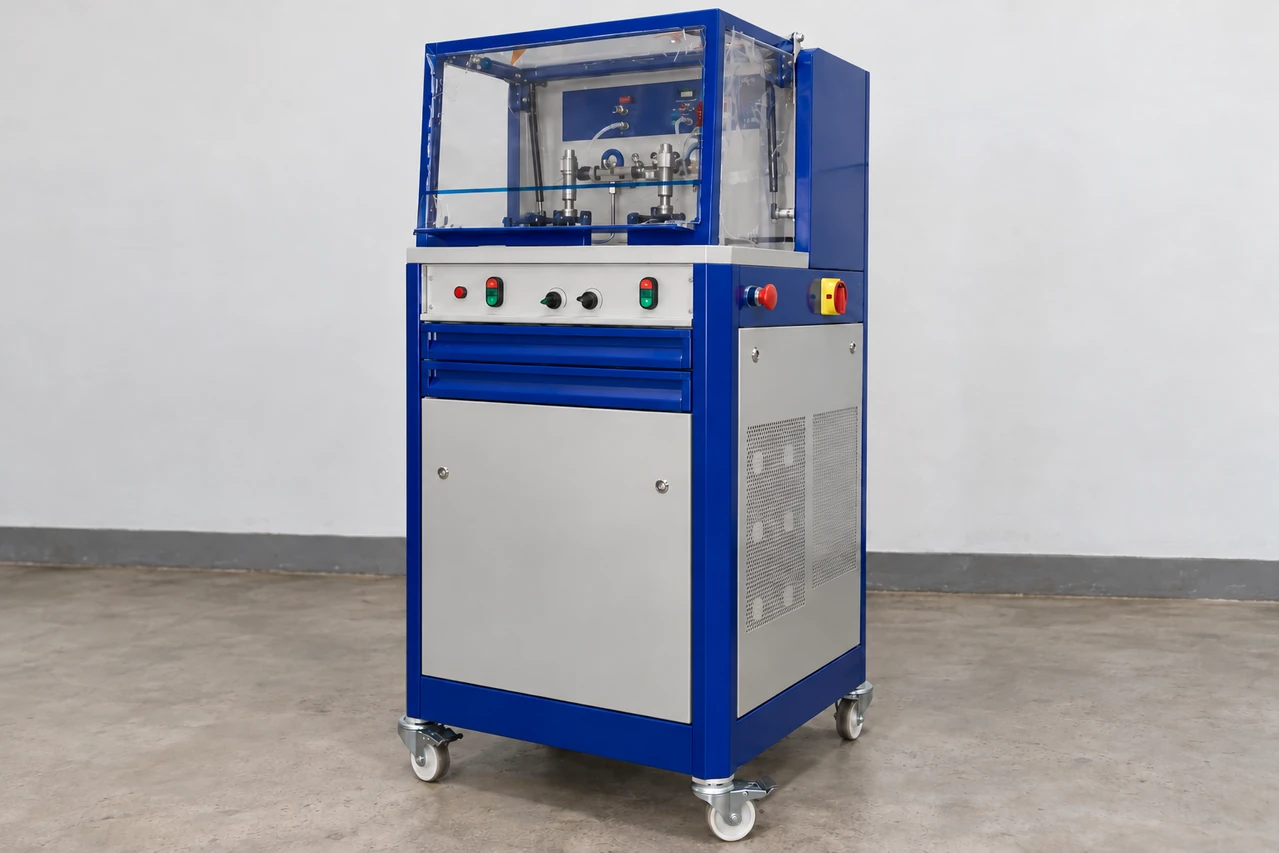

Что проверяем на стенде SMART CRI
Стендовая проверка снятой форсунки позволяет оценить подачу и обратный слив на режимах соответствующего тест-плана, а также герметичность. Объем впрыска и объем возврата измеряют раздельно. Поэтому форсунка с похожим на соседние обратным сливом может потребовать дальнейшей проверки по другим параметрам.
Стендовая проверка требует заданных условий: тестовой жидкости, температуры и режимов, предусмотренных для конкретного исполнения. Подающий и обратный тракты подключают раздельно. Поэтому результат короткого сбора топлива на автомобиле нельзя напрямую сравнить с любым режимом стендового протокола. Порядок подключения и работы задается руководством SMART CRI и применимым тест-планом.
В Dieselmix проверка снятых форсунок Common Rail выполняется на SMART CRI. По номеру детали выбираем применимый тест-план и оцениваем рабочие параметры. В руководстве производителя SMART CRI отдельно предусмотрены подающий и обратный тракты, а результаты диагностики оформляются в виде отчета.
Для обращения доступны диагностика электромагнитных форсунок Bosch Common Rail и проверка и ремонт Delphi Common Rail. Возможность проверки и восстановления уточняем по номеру детали.
Что собрать владельцу до обращения
Запишите, когда появляется проблема: при первом запуске, после прогрева, на холостом ходу или под нагрузкой. Полезны данные об ошибках с точными кодами, недавней замене фильтра и предыдущем ремонте. Если тест уже выполняли, сохраните фото емкостей и запись его условий. Одно фото уровней без продолжительности и режима проверки дает мало информации.
Подготовьте VIN, модель и код двигателя, фотографии доступной маркировки форсунок. Не разбирайте топливные соединения ради получения номера. Если детали сняты, важно сохранить соответствие каждой форсунки ее цилиндру и сообщить об этом при передаче.
Владелец может описать симптомы и сохранить имеющиеся данные сканера. Подключение измерительного комплекта, изменение схемы возврата и работа с топливными соединениями требуют подходящей методики и оборудования. Магистрали высокого давления на работающем двигателе разгерметизировать нельзя. Меры безопасности и ограничения оборудования приведены в инструкции Laser Tools к комплекту измерения возвратного потока.
Как избежать повторного ремонта и лишних расходов
Когда подтвержден повышенный слив, следующий вопрос - причина отклонения и состояние системы. Загрязнение топлива может затрагивать несколько узлов. В разборе Delphi для Ford Mondeo 2.0 TDCi отдельно отмечен риск повторной неисправности при замене только форсунок в загрязненной системе. Этот пример относится к указанному применению; состав работ для другого двигателя определяют по его документации и результатам диагностики.
Заказывать замену всего комплекта по одному симптому или одинаковым уровням в бутылочках преждевременно. Перед согласованием работ стоит получить объяснение: какое отклонение обнаружено, в каком режиме, какие компоненты требуют внимания и чем будет подтвержден результат.
Стоимость складывается из проверки, согласованных работ и необходимых запчастей. Проверка оплачивается отдельно и в стоимость ремонта не входит. Запчасти также оплачиваются отдельно. Актуальные расценки опубликованы в прайсе Dieselmix; конкретный объем восстановления согласуем после диагностики.
Обсудить симптомы или результаты проверки
Передайте номер форсунки, данные двигателя и условия уже выполненного теста. Это поможет выбрать подходящую услугу и уточнить порядок передачи деталей.
